Общ преглед на продукта

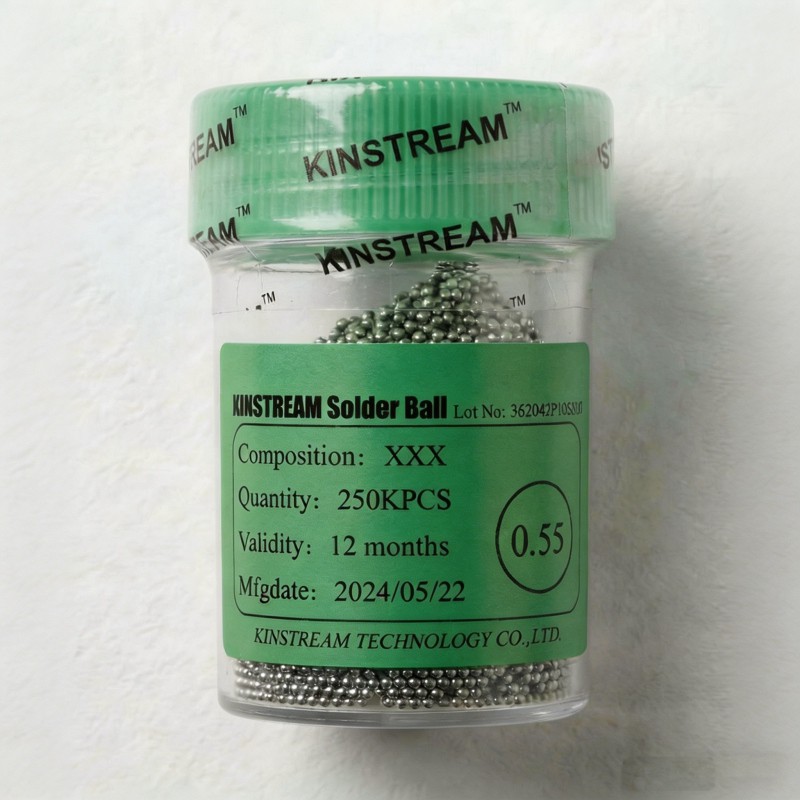

Топчетата за припой Sn42Bi58 са евтектична сплав без-олово, съставена от 42% калай (Sn) и 58% бисмут (Bi). Този специфичен състав води до прецизно ниска точка на топене от 138 градуса, което го прави идеално решение за приложения, където чувствителността към топлина на компонента или субстрата е основна грижа. Те се използват широко в технологиите Ball Grid Array (BGA) и Chip Scale Package (CSP) за създаване на надеждни електрически и механични връзки.
Основни характеристики и предимства
Ултра{0}}ниска точка на топене
С евтектична точка на топене от 138 градуса, той значително намалява термичния стрес по време на преформатиране, предпазвайки чувствителните към топлина- светодиоди, гъвкави печатни платки и други деликатни компоненти от повреда.
Съвместим с RoHS и екологичен-
Като безоловна{0}}сплав, тя отговаря на строги глобални екологични разпоредби като RoHS, гарантирайки, че вашите продукти са безопасни както за хората, така и за планетата.
Отлична запояемост
Предлага отлични омокрящи свойства, водещи до пълни, лъскави споени съединения с минимално образуване на топки или мостове. Това го прави подходящ за приложения за печат с фина стъпка до 0,3 mm.
Надеждна механична работа
Осигурява достатъчна якост на съединението за много приложения, с типична якост на опън около 55 MPa и якост на срязване от приблизително 27,8 kPa.
Технически спецификации
|
Параметър |
Спецификация |
|
Състав на сплавта |
Sn 42%, Bi 58% |
|
Точка на топене |
138 градуса ± 2 градуса |
|
Плътност |
~8,6 g/cm³ |
|
Размер на частиците (за паста) |
Тип 3 (25-45 μm) / Тип 4 (20-38 μm) налични |
|
Препоръчителен Reflow Peak |
150 градуса - 160 градуса |
Идеални приложения
Топките за припой Sn42Bi58 са предпочитаният избор за модули, които не могат да издържат на процеси с висока-температура:
LED монтаж
Защита на чувствителни LED чипове и гъвкави вериги по време на запояване.
Потребителска електроника
Модули за камери за мобилни телефони, устройства за носене и други компактни печатни платки.
Температурно-чувствителни компоненти
MEMS сензори, определени пластмасови конектори и чувствителни-на топлина субстрати.
Стъпка-Процеси на запояване
Когато следваща стъпка на запояване трябва да се извърши при по-ниска температура от първата.
Съображения и най-добри практики
Въпреки че са отлични за ни-температурни приложения, важно е да се отбележи, че Sn-Bi сплавите като Sn42Bi58 могат да бъдат по-крехки от по-високо{4}}температурните SAC сплави. Те са най-подходящи за приложения без значителни механични удари или топлинно циклично напрежение. За оптимални резултати осигурете правилно съхранение (препоръчително 5-10 градуса за паста за запояване) и използвайте в рамките на срока на годност, за да поддържате ефективността на печат.
Защо да изберете нашите топки за припой Sn42Bi58?
Доставяме топки за припой със сферична форма Sn42Bi58 с висока{0}}чистота с постоянен състав на сплавта и контрол на диаметъра, осигурявайки надеждно закрепване на топката и отлична ко-планарност за вашите BGA и CSP пакети. Нашите продукти поддържат оптимизирани процеси на сглобяване за-високопроизводително производство.
Готови ли сте да интегрирате ниско{0}}температурно запояване?
Усъвършенствайте своя процес на сглобяване за дизайни,-чувствителни към топлина. Свържете се с нас днес за технически спецификации, мостри и експертна поддръжка за внедряване на Sn42Bi58 в следващия ви проект.
